제품정보

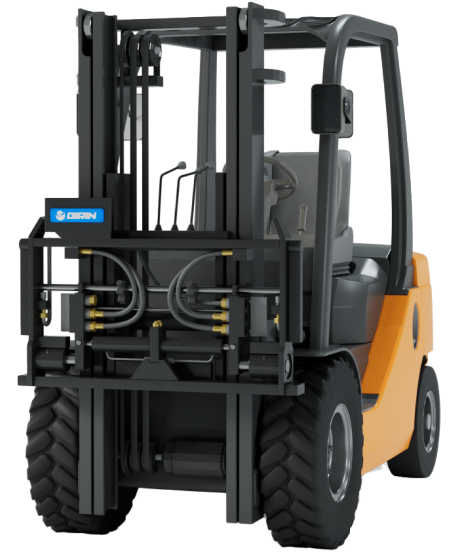

오토링크 FL
커플러 · 어댑터 데이터
| 오토링크 FL 400e (1~3t) | 오토링크 FL 900e-55 (3~5.5t) | 오토링크 FL 900e-90 (5.5~9t) | |
|---|---|---|---|
| 퀵 커플러에는 유압 실린더가 하나 있습니다. | |||
| 최대 작동 압력 (MPa) | 35 | 35 | 35 |
| 부하 유지 밸브/체크 밸브 | 있음 | 있음 | 있음 |
| 피스톤/피스톤 로드, 직경 (mm) | 45/25 | 45/25 | 45/25 |
| 실린더 스트로크 (mm) | 115 | 115 | 115 |
| 10 MPa에서의 총 폐쇄력 (kN) | 16 | 16 | 16 |
| 최대 연속 작동 압력 (MPa) | 35 | 35 | 35 |
| 오토링크 FL 400e (1~3t) | 오토링크 FL 900e-55 (3~5.5t) | 오토링크 FL 900e-90 (5.5~9t) | |
|---|---|---|---|
| 오토링크 타입의 비유출 스틸 커플링 | |||
| 커플링 크기 (Inch) | 1/2" | 1/2" | 1/2" |
| 0,03 MPa 압력 손실 시 오일 유량 (l/min) | 60 | 60 | 60 |
| 최대 연속 작동 압력 (MPa) | 35 | 35 | 35 |
| 커플링 수 | 6 | 6 | 6 |
| 1/2” 전기 커플링 사용 가능 여부 | 사용 가능 | 사용 가능 | 사용 가능 |
| 퀵 커플링의 크기 및 위치 | |||
| 커플링 1-6 | 1/2" | 1/2" | 1/2" |
| 오토링크 FL 400e (1~3t) | 오토링크 FL 900e-55 (3~5.5t) | 오토링크 FL 900e-90 (5.5~9t) | |
|---|---|---|---|
| 어댑터 데이터 | |||
| 어태치먼트 프레임 내부 폭 (A) (mm) | 880 | 960 | 960 |
| 높이 (B) (mm) | 400 | 616 | 616 |
| 후크 직경 (C) (mm) | 41 | 62 | 62 |
| 잠금 플런저 직경 (D) (mm) | 50 | 50 | 50 |
