제품정보

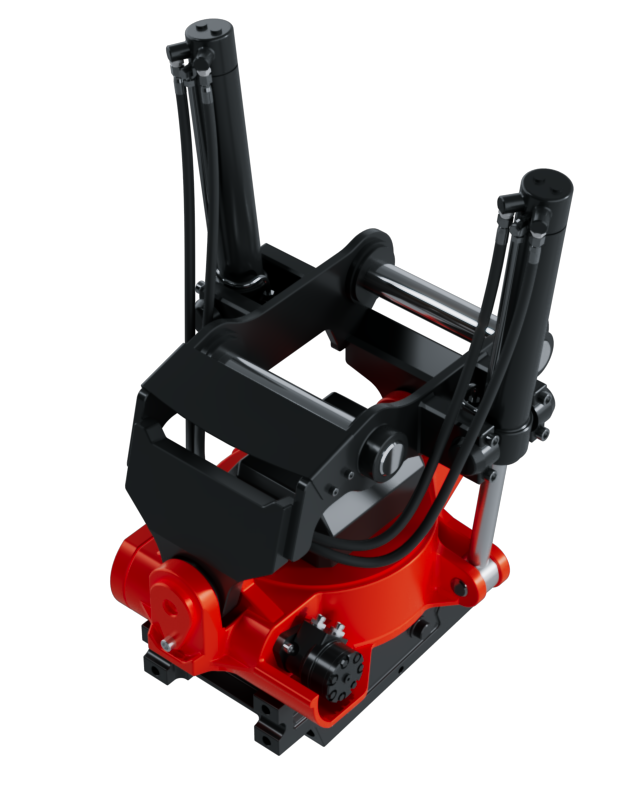

오토링크 TR
기술 데이터
| 오토링크 TR-G09 | 오토링크 TR-G14 | 오토링크 TR-G19 | 오토링크 TR-G26 | 오토링크 TR-G33 | |
|---|---|---|---|---|---|
| 최소/최대 기계 중량 (kg) | 6 000 - 9 000 | 9 000 - 14 000 | 14 000 - 9 000 | 19 000 - 26 000 | 24 000 - 33 000 |
| 무게 (kg) | 460 ~ | 470 ~ 520 | 600 ~ | 840 ~ | 1040 ~ 1200 |
| 최대 파괴 토크 (kNm) | 74 | 126 | 186 | 270 | 340 |
| 최대 버킷 너비 (mm) | 1300 | 1600 | 1700 | 2000 | 2200 |
| 최대 유압 (Mpa) | 22 | 22 | 22 | 22 | 25 |
| 권장 유압 유량 GC2 (L/min) | 60 | 80 | 120 | 120 | 120 |
| 권장 유압 유량 기울기/회전 (L/min) | 35/40 | 35/50 | 65/70 | 70/70 | 70/70 |
| 최대 리턴 라인 압력 (Mpa) | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 |
| 최대 유압 유량 추가/고유량 (L/min) | - | 70/100* | 100 | 100 | 100 |
| 회전 채널 추가 기능 | 4 | 4 | 4 | 4 | 4 |
| 회전 채널 잠금 기능 | 2 | 2 | 2 | 2 | 2 |
| 회전 | 제한 없음 | 제한 없음 | 제한 없음 | 제한 없음 | 제한 없음 |
| 경사각 | 2x45° | 2x45° | 2x45° | 2x45° | 2x45° |
| 유압 유량에서의 틸팅 속도 (s/L/min) | 3/40 | 3/40 | 3/65 | 5/43 | 5/63 |
| 유압 유량에서 1회전에 대한 회전 속도 (s/L/min) | 7/50 | 7/50 | 6,5/70 | 7/70 | 7/100 |
| 표준 치수 추가 콘센트 | 3/8”, 1/2” | 1/2” , 3/4” | 3/4" | 1” | 1” |
| 윤활포트 수 | 3, 표준 | 5, 표준 | 5, 표준 | 5, 표준 | 5, 표준 |
| 오토링크 기능을 통한 윤활포트 수 | 2, 옵션 | 4, 옵션 | 4, 옵션 | 4, 옵션 | 4, 옵션 |
| 회전 센서 및 ePS | 있음, 표준 | 있음, 표준 | 있음, 표준 | 있음, 표준 | 있음, 표준 |
| 틸트 실린더, 부하 유지 밸브가 있는 복동식 | 있음, 표준 | 있음, 표준 | 있음, 표준 | 있음, 표준 | 있음, 표준 |
| 제어 시스템 | - | - | - | - | - |
| GC2 | |||||
| GC2 휠 제어 | 옵션 | 옵션 | 옵션 | 옵션 | 옵션 |
| GC2 트랙 제어 | 옵션 | 옵션 | 옵션 | 옵션 | 옵션 |
| 오토링크 C-4 | |||||
| * 70 L/min via 1/2” på 오토링크 45-4, 45-5 | - | - | - | - | - |
| 100 L/min via 3/4” på 오토링크 60-4, 60-5 | - | - | - | - | - |

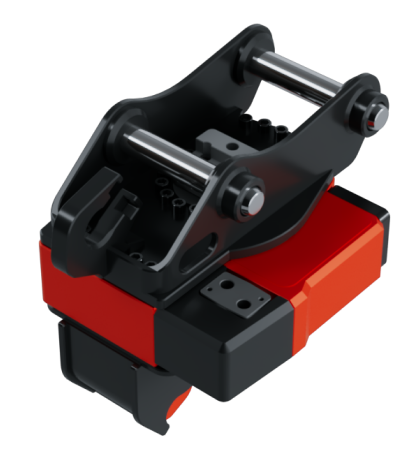

치수
| 오토링크 TR-G09 | 오토링크 TR-G14 | 오토링크 TR-G19 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 퀵 커플러 | 오토링크 45-4 | 오토링크 45-5 | 오토링크 45-4 | 오토링크 45-5 | 오토링크 60-4 | 오토링크 60-5 | 오토링크 60-4 | 오토링크 60-5 | 오토링크 65 |
| 무게 (kg) | 470 ~ | 470 ~ | 470 ~ | 470 ~ | 520 ~ | 520 ~ | 600 ~ | 600 ~ | 700 ~ |
| 전체 길이 (A) (mm) | 700 | 700 | 737 | 737 | 822 | 822 | 792 | 792 | 910 |
| 높이 (B) (mm) | 560 | 560 | 585 | 585 | 618 | 618 | 626 | 626 | 687 |
| 폭 (C) (mm) | 690 | 690 | 657 | 657 | 715 | 715 | 765 | 765 | 900 |
| 전체 높이 (D) (mm) | 1005 | 1005 | 1075 | 1075 | 1103 | 1103 | 1159 | 1159 | 1154 |
| 커플러 폭 (E) (mm) | 290 | 290 | 290 | 290 | 340 | 340 | 340 | 340 | 440 |
| C-C 축 거리 (F) (mm) | 430 | 430 | 430 | 430 | 480 | 480 | 480 | 480 | 530 |
| 내부 치수 (G) (mm) | 291 | 291 | 291 | 291 | 341 | 341 | 341 | 441 | 441 |
| 오토링크 TR-G26 | 오토링크 TR-G33 | |||||
|---|---|---|---|---|---|---|
| 퀵 커플러 | 오토링크 65 | 오토링크 70 | 오토링크 70-55 | 오토링크 70 | 오토링크 70-55 | 오토링크 80 |
| 무게 (kg) | - | 840 ~ | 850 ~ | 1040 ~ | 1050 ~ | 1200 ~ |
| 전체 길이 (A) (mm) | 905 | 986 | 1200 | 1035 | 1353 | 1349 |
| 높이 (B) (mm) | 660 | 698 | 670 | 750 | 717 | 741 |
| 폭 (C) (mm) | 900 | 894 | 895 | 1030 | 1029 | 1183 |
| 전체 높이 (D) (mm) | 1215 | 1237 | 1240 | 1385 | 1387 | 1400 |
| 커플러 폭 (E) (mm) | 441 | 450 | 551 | 450 | 550 | 590 |
| C-C 축 거리 (F) (mm) | - | 600 | - | 600 | 600 | 670 |
| 내부 치수 (G) (mm) | - | 451 | - | 451 | 551 | 591 |
